उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Ruideer
प्रमाणन:
CE;ISO9001;ISO14001;OHSAS 18001;GB/T29490
मॉडल संख्या:
उपयोगकर्ता परिभाषित

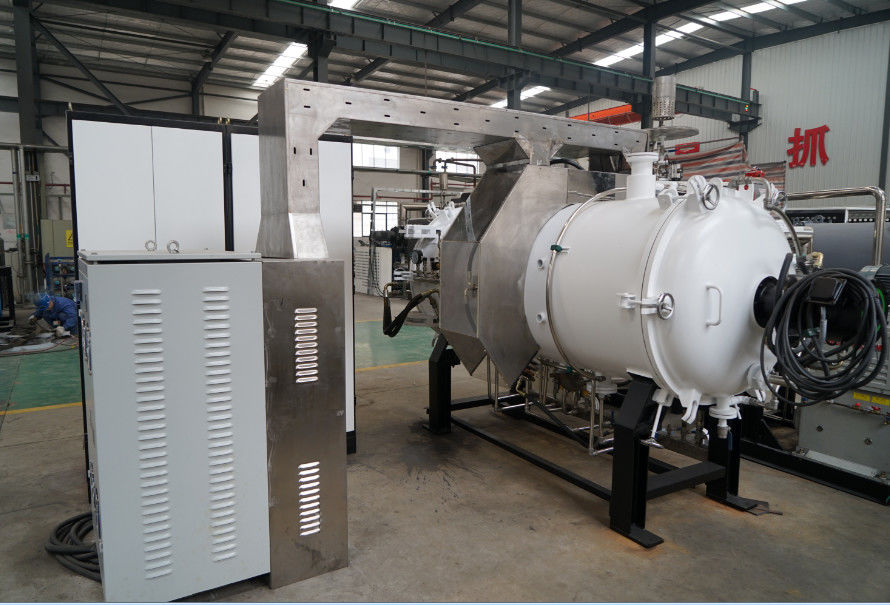

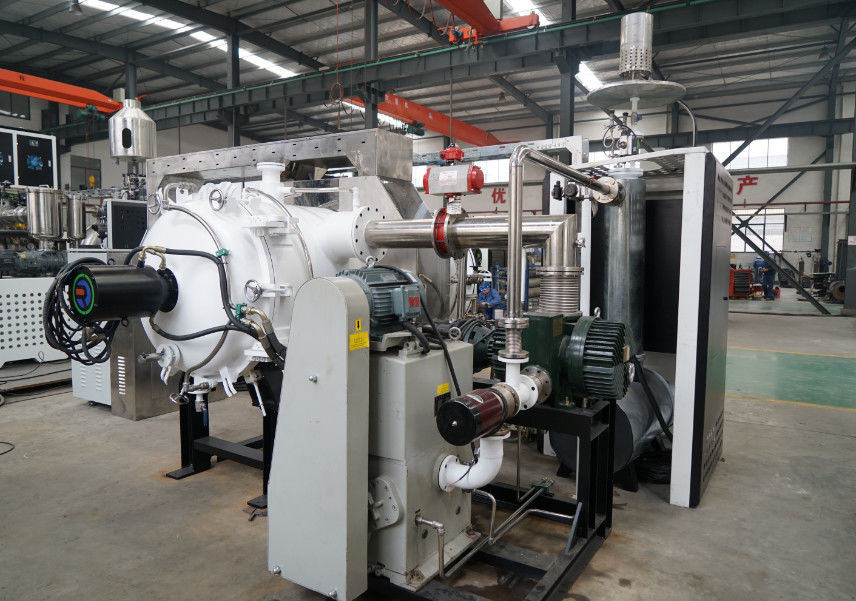

उच्च कुशल संचालन धातु sintering Dewaxing भट्ठी (प्रयोगशाला और औद्योगिक के लिए इस्तेमाल किया जा सकता है)
मुख्य अनुप्रयोग
The metal sintering furnace is designed for sintering of hardmetal products. धातु sintering भट्ठी हार्डमेटल उत्पादों के sintering के लिए बनाया गया है। The sinter-HIP furnace comprises single-chamber water-cooled horizontal furnace body with two water-cooled doors, a control system , heating system, vacuum system, debinding system, Н2 burn-off system, water cooling system, gas system, heat insulation, fast cooling system, safety system, and hydraulic system. सिंटर-एचआईपी भट्टी में दो वाटर-कूल्ड डोर, एक कंट्रोल सिस्टम, हीटिंग सिस्टम, वैक्यूम सिस्टम, डिबाइंडिंग सिस्टम, Н2 बर्न-सिस्टम, वॉटर कूलिंग सिस्टम, गैस सिस्टम, हीट इंसुलेशन के साथ सिंगल-चैम्बर वाटर-कूल्ड हॉरिजॉन्टल फर्नेस बॉडी शामिल है। , तेजी से शीतलन प्रणाली, सुरक्षा प्रणाली, और हाइड्रोलिक प्रणाली।
आर्द्रता और तापमान की आवश्यकता
आर्द्रता: <90% (35 पर) ओसी)
तापमान: 0 ~ + 45 ℃
बिजली की आपूर्ति मापदंडों
बिजली की आपूर्ति: 375 ~ 430 वी, 50 हर्ट्ज, 3-चरण 5-तार प्रणाली
नियंत्रण बिजली की आपूर्ति: 210 ~ 250 वी, 50 हर्ट्ज, एकल-चरण
मांग (बिजली): 10410 kV · А, ग्राहक को क्रॉस-सेक्शन के साथ पावर केबल की व्यवस्था करना है: :180 मिमी2
बुनियादी तकनीकी मानकों
|
मद संख्या। |
पैरामीटर
|
आवश्यक मूल्य
|
| 1 |
सेवा जीवन
|
6000 चक्र / 20 साल की सेवा जीवन
|
| 2 |
उपयोगी स्थान (भागों के साथ लोड आकार)
|
≥510 × 470 × 1000 मिमी (W × H × L) |
| 3 |
Max. मैक्स। charge weight (including graphite furniture for part support) वजन (भाग समर्थन के लिए ग्रेफाइट फर्नीचर सहित)
|
1000 किग्रा |
| 4 |
Max. मैक्स। design temperature डिज़ाइन तापमान
|
1600 ℃ |
| 5 |
Max. मैक्स। working temperature वर्किंग टेम्परेचर
|
1550 ℃ |
| 6 |
Max. मैक्स। working pressure काम का दबाव
|
55 बार |
| 7 |
परम शून्य
|
1 पा (गर्म करने के बाद, ठंडी, खाली, शुष्क स्थिति में)
|
| 8 |
वैक्यूमिंग दर
|
पंप के शुरू होने के बाद 40min के भीतर पहुँचने के लिए 3 Pa तक की वैक्यूम डिग्री, निर्वात डिग्री 30min के भीतर लगातार वैक्यूम करने के बाद 1pa को प्राप्त कर सकते हैं (गर्म करने के बाद, ठंड, खाली, शुष्क स्थिति में)
|
| 9 |
वैक्यूम रिसाव दर (औसत 24 h से अधिक)
|
3 प्रति घंटे (गर्म करने के बाद, ठंड, खाली, शुष्क स्थिति में)
|
| 10 |
बाइंडर संग्रह%
|
≥ 98% (अर में डेक्सिंग, कुल 10 किलो मोम, औसत अधिकतम 3 बार)
|
| 1 1 |
Max. मैक्स। heating rate तापन दर
|
खाली भट्टी में 8 ℃ / मिनट पूरी तरह से भरी हुई भट्टी में 5 ℃ / मिनट
|
| 12 |
55 बार तक दबाव का समय
|
≤ 20 मिनट: ताप पर, खाली या पूरी तरह से भट्ठी के तापमान पर 1450-1550deg.C, Ar दबाव न्यूनतम 120 बार (ग्राहक द्वारा स्वयं वाल्व तैयार करना चाहिए)
|
| 13 |
ठंड का समय
|
With 7 एच (1480 ℃ नीचे 100 ℃ पूरी तरह से भरी हुई भट्ठी के साथ, ठंडा पानी के तापमान पर ℃28 ℃)
|
| 14 |
नियंत्रण इलेक्ट्रॉनिक्स के लिए यूपीएस-संचालित ऑपरेशन का समय
|
UPS powers the indicators and controls of the furnace in case of blackout; यूपीएस ब्लैकआउट के मामले में भट्ठी के संकेतक और नियंत्रण को नियंत्रित करता है; UPS-powered operation time ≥ 60 min यूपीएस-संचालित ऑपरेशन का समय min 60 मिनट
|
| 15 |
तापमान की एकरूपता |
≤ ±7℃. ℃ ± 7 ℃। Measured by sintering of the FERRO ceramic shrink rings in the empty furnace under vacuum at 1450℃ on graphite trays. फेरो सेरामिक सिकुड़ने के छल्ले को खाली करके भट्टी में 1450 ℃ पर ग्रेफाइट ट्रे पर घिसने से मापा जाता है। Can be soak in process (FERRO shrink rings should be supplied by the buyer.Suggest grade of 334,because the test ring are multifarious,The test only as reference,take below item3.16 as main test standard) प्रक्रिया में भिगोया जा सकता है (FERRO हटना छल्ले खरीदार द्वारा आपूर्ति की जानी चाहिए। 334 के सबसे ग्रेड, क्योंकि परीक्षण की अंगूठी बहुआयामी हैं, केवल संदर्भ के रूप में परीक्षण, मुख्य परीक्षण मानक के रूप में item3.16 से नीचे ले जाते हैं)
|
| 16 |
Sintered उत्पादों में पैरामीटर एकरूपता
|
To be measured by sintering of the witness YG8 or YC40 grade hardmetal samples (with paraffin or PEG binder): max. गवाह YG8 या YC40 ग्रेड हार्डमेटल नमूनों (पैराफिन या खूंटी बांधने की मशीन के साथ) के sintering द्वारा मापा जा सकता है: अधिकतम। magnetic saturation scatter ≤ ± 0,20%, max. चुंबकीय संतृप्ति बिखराव ±, 0,20%, अधिकतम। coercivity scatter ≤ ± 0.3kA/m. ज़बरदस्ती बिखराव ≤ ≤ 0.3kA / मी। Hardmetal witness plates to be delivered by the Buyer, the quality of the samples to be confirmed by the Seller. क्रेता द्वारा दी जाने वाली हार्डमेटल गवाह प्लेट, विक्रेता द्वारा पुष्टि किए जाने वाले नमूनों की गुणवत्ता।
|
| 17 |
फर्नेस तापमान माप मोड
|
डबल-टीसी ट्यूबों में सिंगल थर्मोक्यूल्स WRe5-26
|
| 18 |
तापमान नियंत्रण मोड
|
3 ज़ोन तापमान नियंत्रण
|
| 19 |
एच2 डिबेटिंग के दौरान
|
Flow range: 1 to 150 standard Liters per minute (slm). फ्लो रेंज: 1 से 150 मानक लीटर प्रति मिनट (एसएलएम)। Flow control resolution (increment): 1slm. प्रवाह नियंत्रण संकल्प (वेतन वृद्धि): 1slm।
|
| 20 |
भट्ठी के आयाम और पदचिह्न
|
परिशिष्ट 2 के अनुसार
|
| 21 |
कार्य
|
वैक्यूम डीवैक्सिंग, एच2 डीवैक्सिंग, वैक्यूम सिन्टरिंग, आंशिक दबाव सिंटरिंग, गैस प्रेशर सिंटरिंग, वैक्यूम कूलिंग, नियंत्रित अर प्रेशर कूलिंग, फास्ट कूलिंग
|
